Tugas Pendahuluan 2 Modul 2
(Percobaan 2 Kondisi 14)
Percobaan 2 Kondisi 14
Buatlah rangkaian T flip flop seperti pada gambar pada percobaan dengan ketentuan input
B0=1, B1=1, B2=1

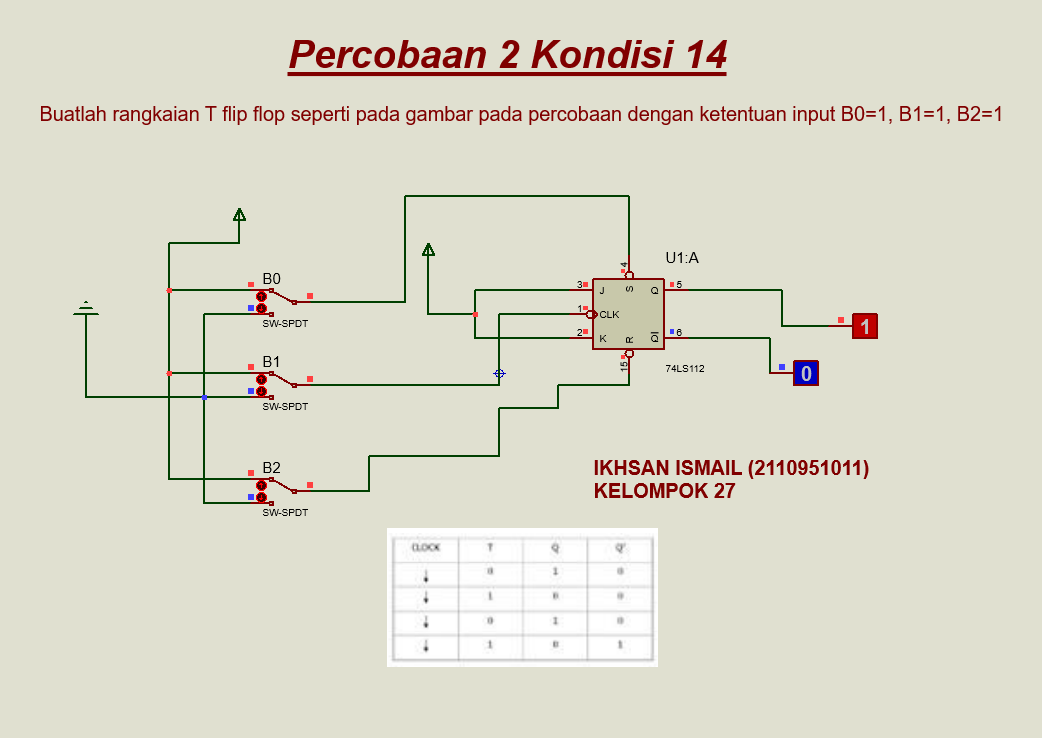

2. Gambar Rangkaian Simulasi
[Kembali]
Sebelum dijalankan :
Setelah ditrigger falltime pertama kali:
Setelah ditrigger falltime kedua kali:
3. Video Simulasi
[Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
- Pada rangkaian kali ini, kita akan membuat T Flip Flop dimana T Flip Flop adalah rangkaian J-K Flip Flop dimana input J dan K nya bernilai sama yaitu 1 sehingga dikatakan T aktif.
- Pada rangkaian terdapat switch, vcc, J-K flipflop, dan juga logicprobe.
- Pertama kita lihat kaki S dan R pada J-K Flipflop karena kaki S dan R adalah prioritas. Pada gambar terlihat bahwa pada input S dan K bernilai 1 sedangkan syarat kaki S dan R akan dikatakan aktif apabila inputannya bernilai 0 karena kaki S dan R bersifat active low, maka karena S dan R bernilai 1 maka dapat diabaikan dan kita fokuskan kepada kaki J, K, dan CLK
- Disini T aktif karena nilai J dan K bernilai 1. Keadaan toggle sendiri adalah keadaan dimana nilai outputnya akan selalu berubah ubah ketika kita berikan trigger pada clock. Disini kaki clock sendiri bersifat active low sehingga jika ingin membuat CLK aktif, maka kita akan memberikan trigger falltime pada kaki input CLK
- Setiap input CLK kita trigger dengan falltime, maka output dari rangkaian akan berubah berlawanan dengan keadaan sebelumnya.
